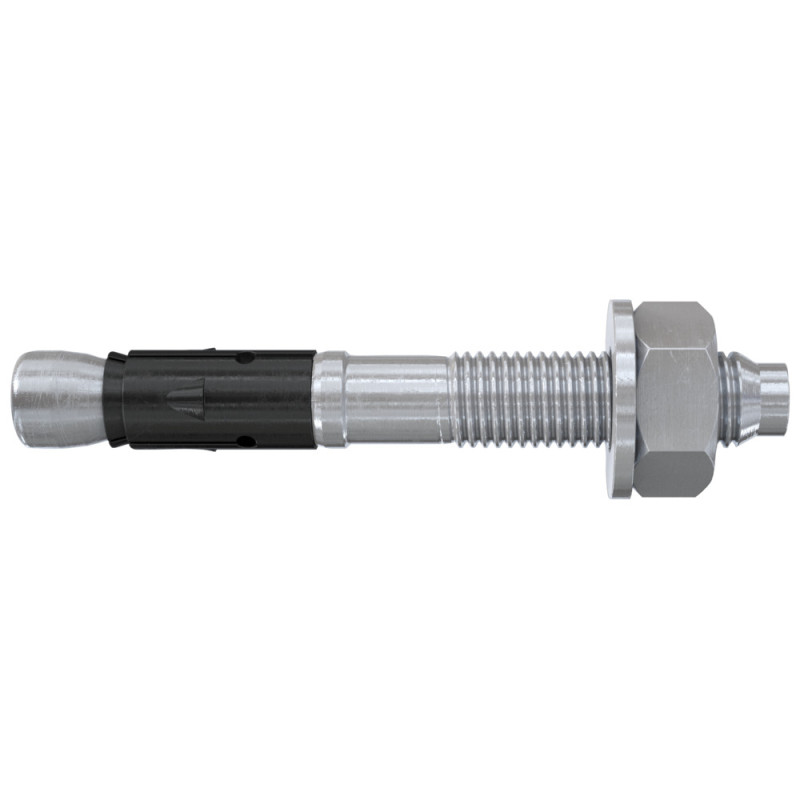

20 x fischer Bolzenanker FAZ II 12/10 K gvz galvanisch verzinkt

Der fischer Bolzenanker FAZ II K der kompakte Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II K spart dank der geringeren Setztiefe Zeit und Kraft beim Bohren und Montieren. Der Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit auch bei reduzierter Verankerungstiefe. Mit der Ausführung aus galvanisch verzinktem Stahl werden Lasten im Innenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Kabeltrassen und Konsolen.
Top Features

• Die geringere Setztiefe spart Zeit und Kraft beim Bohren und Einschlagen.
• Spreizclip sorgt für höchste Tragfähigkeit: Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Das spart Zeit und Kosten.
• Minimaler Anzugsschlupf: Einfache Montage reduziert Zeit- und Kraftaufwand.
• ETA-Zulassung für gerissenen Beton und Brandprüfung: maximale Sicherheit.

Vorteile

• Nach der neuen Bewertung (ETA) erhöhen sich die Zugtragfähigkeiten entscheidend. Dadurch werden weniger Anker benötigt.
• Die variablen Verankerungstiefen bei den Größen M8 bis M16 ermöglichen erstmals ein millimetergenaues Anpassen an die Lasten.
• Die Ausführung mit Hutmutter bietet eine optisch schöne Verankerung und schützt aufgrund der runden Form auch vor Verletzungen.
• Der erste Bolzenanker M6 mit einer ETA Bewertung Option 1, für sichere und zugelassene Verankerungen.
• Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.

Funktionsweise / Montage

• Der FAZ II ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt.
• Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST.

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

• Beton C12/15
• Beton C80/95 (Gutachten vorhanden)

Anwendungen

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden
• Holzkonstruktionen

Bohrernenndurchmesser: 12 [mm]
Dübellänge: 90 [mm]
Werkstoff (ETIM): sonstige
Material: galvanisch verzinkter Stahl
Nutzlänge: 10 [mm]
Verpackungsvariante: Faltschachtel
Gewinde: M 12 x 41 [mm]
Max. Nutzlänge: 10 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 80 [mm]
Nutzlänge (hef min.): 10 [mm]
Max. Anbauteildicke (reduziert): 10 [mm]
Schlüsselweite: 19 [mm]
Seismic-Zulassung: C1 / C2
U-Scheibe (Außendurchmesser x Dicke): 18 x 2 [mm]
Verankerungstiefe (reduziert): 50 [mm]
Verankerungstiefe: 60 [mm]
Werkstoffgüte: Sonstige (SONSTIGE)
