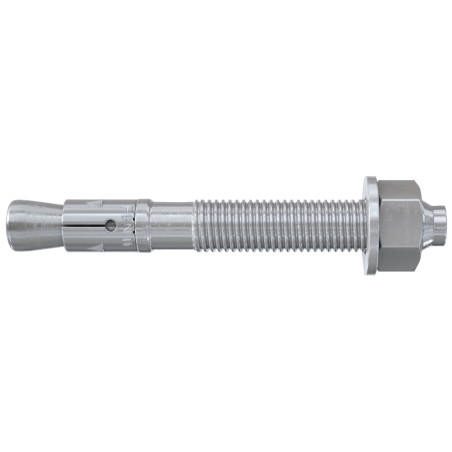

50 x fischer Bolzenanker FBN II 8/10 K

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen im Innenbereich zu empfehlen.
Top Features

• Höchste Tragfähigkeit in ungerissenem Beton. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.
• Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.
• Einschlagzapfen schützt Gewinde vor Beschädigungen. Das spart Zeit beim Montieren und Demontieren.

Vorteile

• Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Funktionsweise / Montage

• Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Anwendungen

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Kabeltrassen
• Maschinen
• Treppen
• Tore
• Fassaden

Bohrernenndurchmesser: 8 [mm]
Bolzenlänge: 60 [mm]
Dübellänge: 60 [mm]
Oberflächenschutz: GALV
Werkstoff (ETIM): gehärteter Stahl
Material: galvanisch verzinkter Stahl
Nutzlänge: 10 [mm]
Verpackungsvariante: Faltschachtel
Gewinde: M 8 x 29 (M8X29) [mm]
Max. Nutzlänge: 10 [mm]
Max. Dicke des Anbauteils: 10 [mm]
Max. Nutzlänge hef,max./hef,min.: 140 / 155 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 56 [mm]
Schlüsselweite: 13 [mm]
U-Scheibe (Außendurchmesser x Dicke): 16 x 1,6 [mm]
Verankerungstiefe hef,max/hef,min: 30 / - [mm]
Verankerungstiefe: 30 (30) [mm]
Werkstoffgüte: Sonstige (SONSTIGE)
