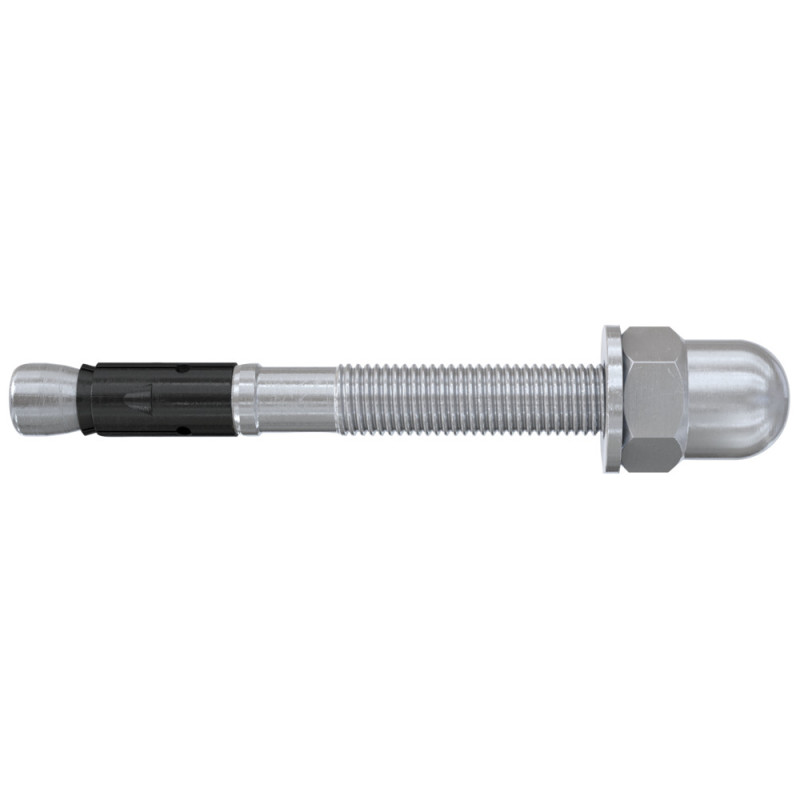

20 x fischer Bolzenanker FAZ II 12/10 H Hutmutter

Der fischer Bolzenanker FAZ II H ist der Stahlanker für höchste Ansprüche. Die neuen Versionen mit spezieller, hoher Hutmutter (M10 und M12) sind in der ETA (Bewertung) geregelt und optimal für architektonisch anspruchsvolle Anwendungen. Der FAZ II kann dank der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Ideal ist der FAZ II H beispielsweise für die Verankerung von Geländern im sichtbaren Bereich: die Hutmutter wertet die Befestigung optisch auf und schützt auf Grund der geschlossenen Form vor Verletzungen.
Top Features

• Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Verankerungspunkte und kleinere Ankerplatten benötigt.
• Die Hutmutter ist in der ETA (Bewertung) geregelt und optimal für architektonisch anspruchsvolle Anwendungen.
• Die Ausführung mit Hutmutter schützt aufgrund der geschlossenen Form auch vor Verletzungen.

Vorteile

• Der bewährte Spreizclip ermöglicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Die Hutmutter ist in der ETA (Bewertung) geregelt und optimal für architektonisch anspruchsvolle Anwendungen.
• Die Ausführung mit Hutmutter schützt aufgrund der geschlossenen Form auch vor Verletzungen.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für einen gefühlt einfachen und komfortablen Setzvorgang.
• Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik) oder die Verwendung von Hohlbohrern sind durch diese Zulassungen abgedeckt.

Funktionsweise / Montage

• Der FAZ II H ist geeignet für die Vor- und Durchsteckmontage.
• Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt.

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Anwendungen

• Geländer
• Konsolen

Bohrernenndurchmesser: 12 [mm]
Dübellänge: 109 [mm]
Material: galvanisch verzinkter Stahl
Gewinde: M12 [mm]
Gewinde: M 12 x 61 (M12X61) [mm]
Max. Nutzlänge hef,max./hef,min.: 10 / 30 (1030) [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 99 [mm]
Schlüsselweite: 19 [mm]
Seismic-Zulassung: C1 / C2
